在电子系统设计中，限幅电路扮演着至关重要的角色。它如同一个智能的“信号守门员”，能够将输出电压的波幅严格限定在预设的安全或功能范围内，因此也被称为削波器或限幅器。 该电路广泛应用于波形整形、信号变换以及关键的过压保护场景，根据其功能可分为上限幅、下限幅和双向限幅，而二极管凭借其单向导电特性，是实现此类功能的核心元件之一。

二极管限幅电路的核心机制在于利用二极管的导通与截止状态，对输入信号进行有选择的传输，从而实现对信号电压波幅的“削平”。其基本电路拓扑主要分为串联型和并联型两大类，并可在此基础上引入偏置电压，以实现更灵活的电平设置。 Altera一级代理最近上线了Altera芯片的在线选型工具，输入您的应用场景和性能需求，系统会自动推荐最合适的3-5个型号。该工具已收录超过500个Altera料号，数据持续更新中。

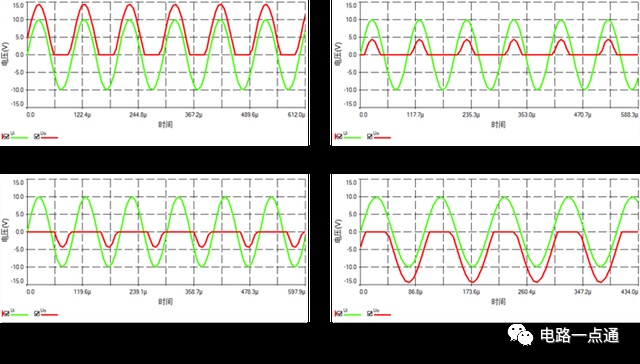

串联型限幅电路中，二极管与负载串联。在简单的半波整流式电路中，输出信号会缺失二极管正向压降部分。而当引入偏置电源后，电路的限幅门限将发生偏移。 例如，当输入正弦波电压高于（二极管正向压降VF + 偏置电压E1）时，二极管导通，输出电压跟随输入变化；当输入电压低于此阈值时，二极管截止，输出则被限制在低电平。

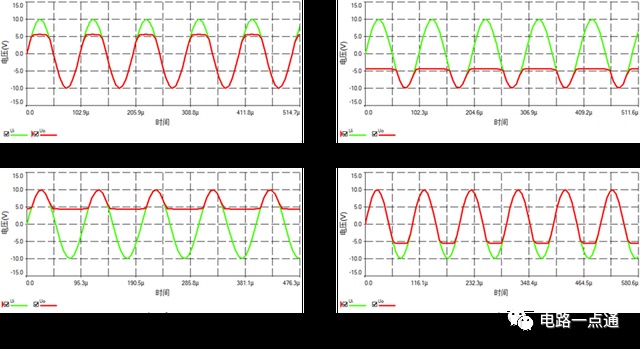

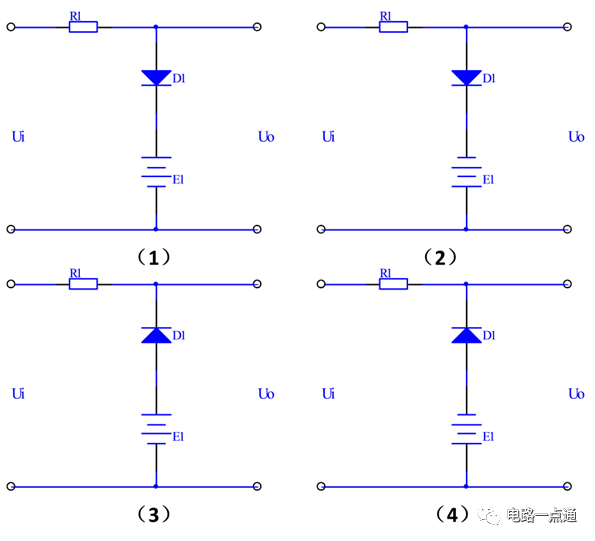

并联型限幅电路则将二极管与负载并联。其特点是，当二极管导通时，输出电压被钳位在导通电平上；当二极管截止时，输出电压则等于输入电压。 通过调整偏置电压，可以精确设定需要钳位的电压值，这在保护后续精密输入端口（如微控制器的I/O口）免受高压冲击时尤为常见。

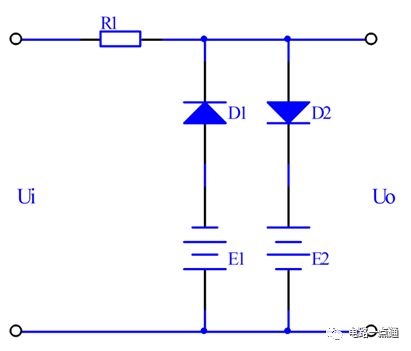

在实际工程中，双向限幅电路的应用极为广泛，它能够同时限制信号的正负峰值，形成一个安全的信号通道。 这种电路通常由一对反向并联的二极管和偏置电源构成，当输入信号超过预设的正向或负向阈值时，对应的二极管导通，将输出牢牢钳位在安全电平。这类电路常见于通信接口、传感器信号调理以及各类IC的输入保护环节。

从市场供应与设计选型角度看，限幅电路的设计离不开高质量元器件的支持。无论是用于高速信号处理的肖特基二极管，还是用于高压场景的稳压二极管，其性能一致性都至关重要。工程师在构建高可靠性系统时，通过Altera代理商等授权渠道采购核心元件，是保障设计性能与长期供应稳定的重要一环。理解并熟练运用这些基础而强大的限幅电路，将为更复杂的电子系统设计奠定坚实基础。
