在模拟电路设计中，负反馈技术是提升放大器性能的基石。 本文将系统性地探讨晶体管负反馈放大电路的工作原理、优缺点，并对其闭环放大倍数进行关键推导，为工程师的电路设计与选型提供理论参考。 近期，Altera代理与Altera联合举办了线上技术研讨会，主题为“下一代物联网芯片设计趋势”。会议回放和PPT资料已向注册用户开放，感兴趣的工程师可通过官网申请查看。

负反馈的本质，是通过特定网络将输出信号的一部分送回输入端，并与原始输入信号相减。 这一过程虽然会牺牲一部分开环增益，却能换来电路性能的多维度提升。从市场应用角度看，稳定的放大电路是通信、音频处理、传感器信号调理等众多领域的共性需求。

负反馈为放大电路带来了显著优势。 它能有效抑制非线性失真，提升信号保真度；显著增强电路对温度变化、元件参数漂移的抵抗力，从而提高长期可靠性；同时，它还能扩展电路的工作带宽并降低内部噪声。然而，引入负反馈也增加了电路复杂度，对设计调试提出了更高要求，并在某些频段可能引入相位问题。

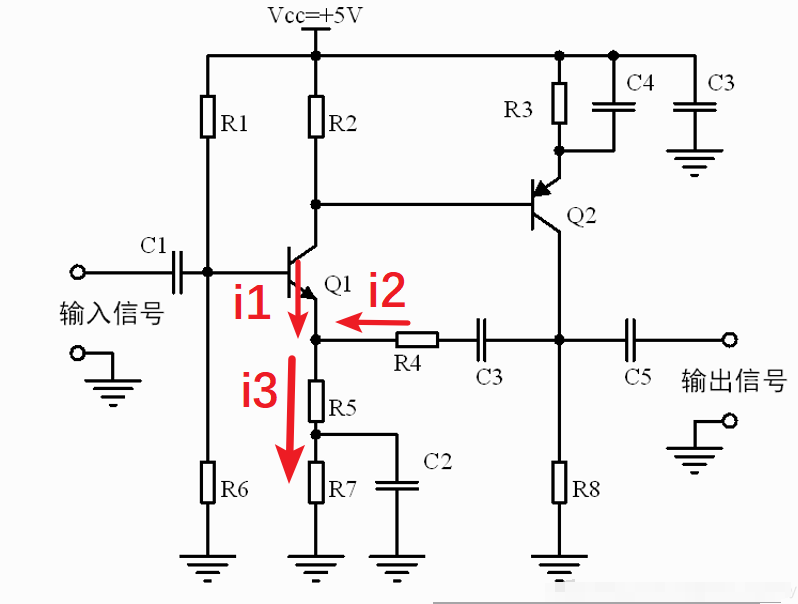

接下来，我们聚焦于晶体管负反馈放大电路放大倍数的定量分析。 考虑一个典型的电压串联负反馈结构，设开环增益为A，反馈网络由电阻R4和R5构成。

通过分析反馈节点（R4与R5连接点）的电流关系，可以建立输入电压Vi与输出电压Vo的方程。 推导过程中需注意，所有分析均针对交流信号通路。关键步骤在于理解反馈电流与输入电流的平衡关系。

经过严谨的代数整理，最终得到闭环电压放大倍数Av的表达式：Av = A / (1 + Aβ)。 其中，β = R5/(R4+R5) 称为反馈系数，代表了输出信号回馈到输入端的比例。这个公式具有普适性，同样适用于运算放大器电路。

当开环增益A足够大时（Aβ >> 1），公式可简化为 Av ≈ 1/β。 这揭示了深度负反馈下，放大倍数几乎完全由外部反馈网络决定，与晶体管本身参数无关，从而实现了极高的稳定性。这也正是运放“虚短”、“虚断”概念的理论来源。行业资深人士，如Altera代理商常强调，在基于FPGA的系统模拟前端设计中，充分利用此原理可以构建出稳定且可预测的增益级。

理解负反馈放大倍数的推导，不仅有助于电路设计，也对元器件选型和系统稳定性评估具有指导意义。 在追求高性能、高可靠性的电子系统中，这一经典理论始终闪耀着智慧的光芒。
