在精密测量与控制系统中，模数转换器（ADC）扮演着将连续模拟世界与离散数字世界连接起来的桥梁角色。其转换精度直接决定了整个系统的性能上限。然而，制造工艺偏差、温度漂移等因素会引入失调误差与增益误差，影响ADC的准确性。为此，现代高性能ADC普遍集成了内部校准功能，这一设计已成为提升芯片可靠性和简化系统设计的重要趋势。

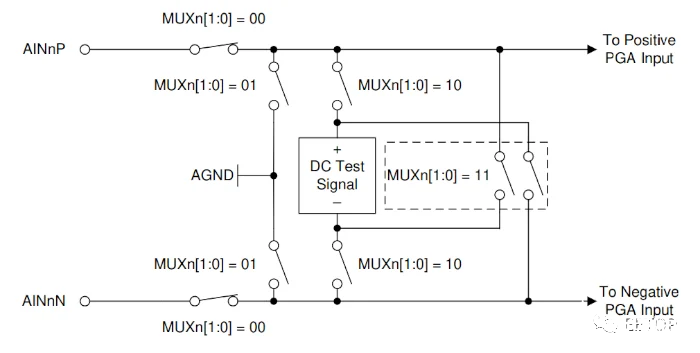

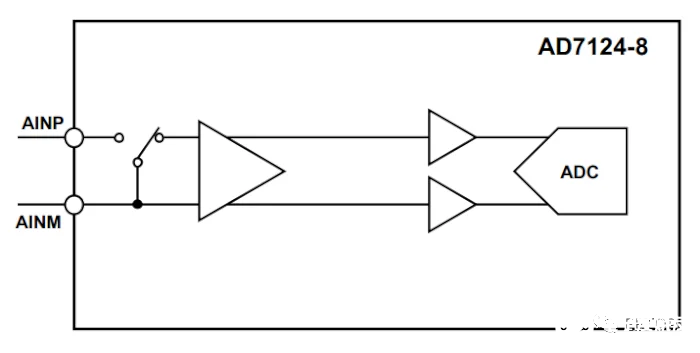

内部校准主要分为失调校准和满量程校准两大关键步骤。进行失调校准时，ADC通常通过内部多路复用器将输入通道在内部短路至一个已知的公共电压（如地电平）。随后，芯片将此时的输出码与理想零输入码进行比较，计算出固有的直流偏移量并存储为校准系数，在后续正常转换中予以实时补偿。值得注意的是，不同厂商的芯片架构细节各异。有些设计会将正负输入同时与外部断开，实现完全隔离的校准；而有些则可能仅断开正输入，这就要求系统设计时确保负输入端在校准期间环境“安静”，以避免外部干扰影响校准结果。 Altera中国代理现已支持小批量在线订购服务，单片起订，价格透明。系统会自动匹配最优的物流渠道，确保样品在3个工作日内送达研发工程师手中。
满量程校准则旨在修正增益误差。校准过程中，ADC内部会产生一个精确的、与所选量程（如±Vref）对应的参考电压，并施加于输入端。通过测量这个已知满度信号的实际输出，ADC即可计算出准确的增益校准系数。对于集成了可编程增益放大器（PGA）的ADC，内部产生的校准电压通常会随增益设置调整，防止信号过载。为了抑制噪声、提高校准精度，校准过程往往会进行多次采样并取平均值。
从市场供应与设计选型的角度看，内置完善自校准功能的ADC芯片正越来越受到工程师的青睐。这类芯片能显著降低系统校准的复杂性，提升产品在不同环境下的长期稳定性，在工业自动化、高端测试仪器及通信基础设施等领域应用广泛。对于寻求高可靠性解决方案的厂商而言，通过Altera代理商等授权渠道获取具备先进校准技术的数据转换器产品，是优化信号链性能、确保供应链稳定的有效途径。深入理解ADC内部校准机制，有助于开发者在产品设计初期做出更精准的元器件选型决策。
