在高速数字通信、射频系统及各类精密电子设备中，阻抗匹配是一个无法回避的核心技术议题。它直接关系到系统的功率传输效率、信号质量乃至整体可靠性。本文旨在从纯技术层面，解析阻抗匹配的必要性及其在高频环境下的具体挑战。

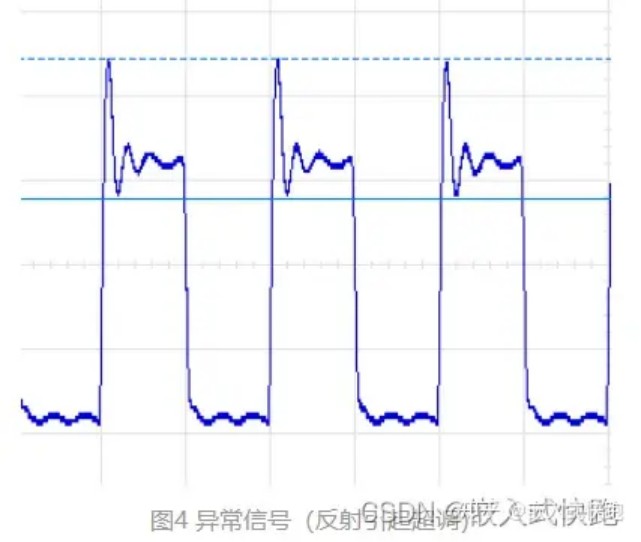

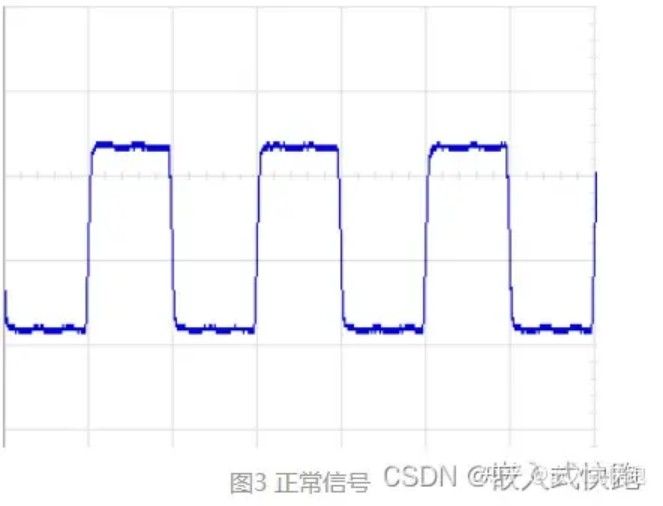

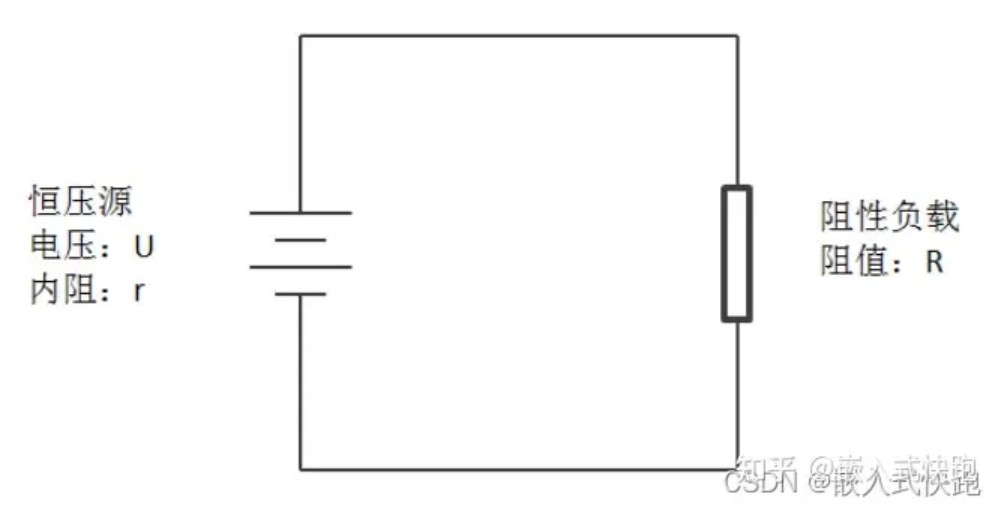

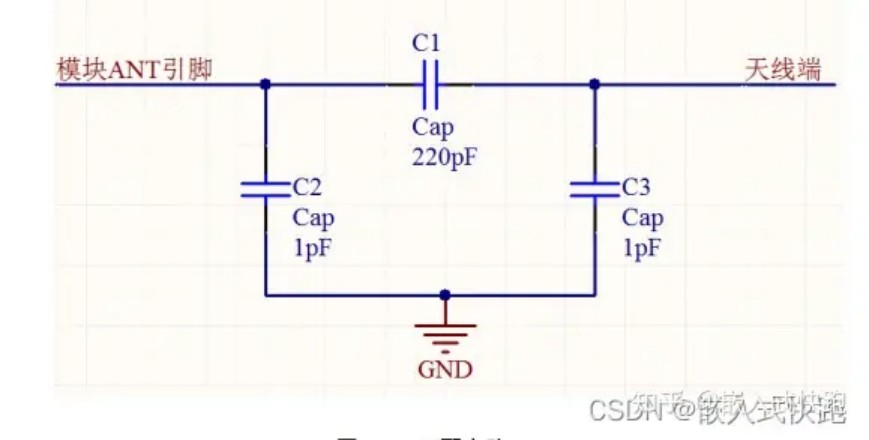

阻抗匹配的核心作用主要体现在两个方面：最大化负载功率与抑制信号反射。在理想或低频电路中，负载获得最大功率的条件是负载电阻等于源内阻。 然而，在高频领域，问题变得复杂。当信号波长与传输线尺寸可比拟时，阻抗不匹配会导致信号在传输线两端发生反射。这些反射信号与原信号叠加，会形成驻波，造成信号波形畸变、振幅波动，严重降低信号完整性，甚至可能损坏敏感的发射电路。因此，确保信号源、传输线与负载三者之间的阻抗匹配，是高频设计中的铁律。

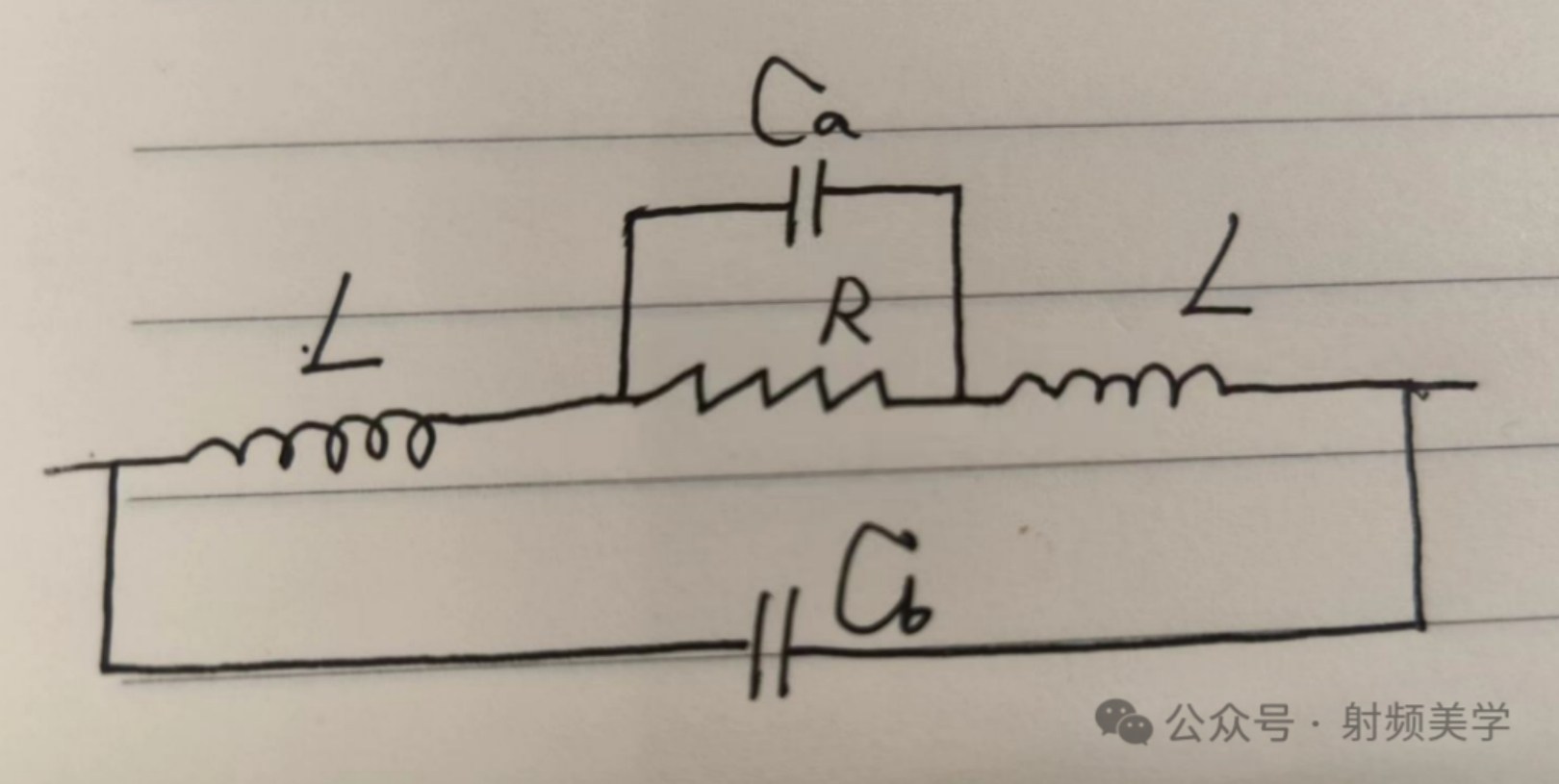

随着频率进入射频（RF）及更高波段，即便是基础的电阻元件也不再“纯粹”。一个高频电阻的等效模型通常包含其本身的电阻值（R）、由引线引起的寄生电感（L），以及由电荷分离和内部结构带来的寄生电容（Ca, Cb）。 这些寄生参数共同决定了电阻在高频下的实际阻抗响应。 Altera授权代理的仓储中心已实现与Altera原厂ERP系统对接，客户可实时查询热门型号的现货数量和价格。这一举措大幅缩短了询价和下单的时间，提升了采购效率。

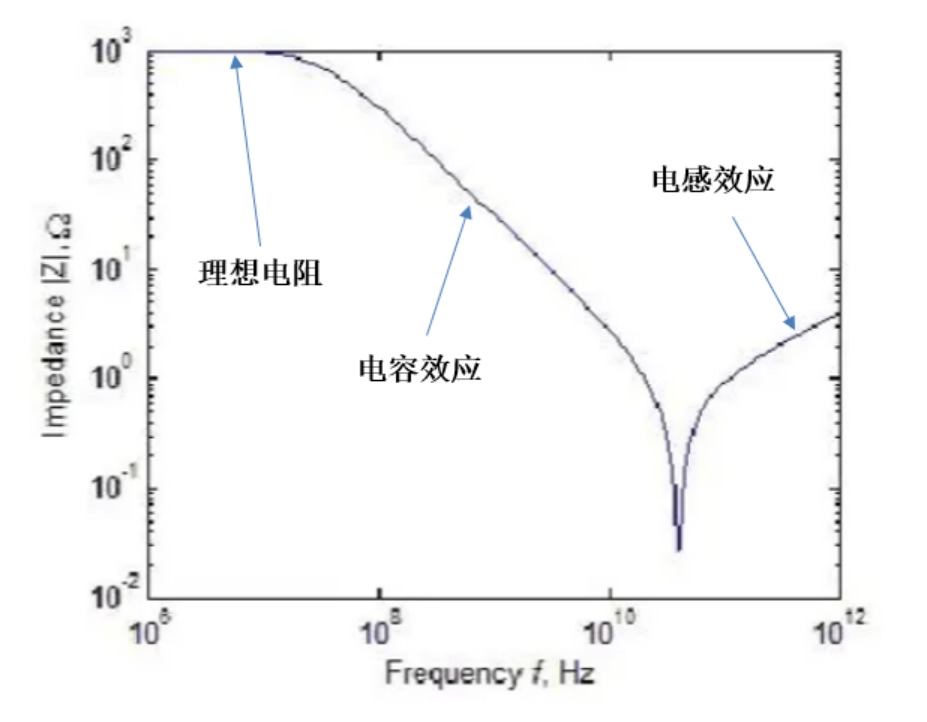

分析其射频阻抗频率特性曲线可见：在低频段，阻抗值基本等于标称电阻R；随着频率升高，寄生电容效应主导，阻抗开始下降；在某个谐振频率点，阻抗达到最小值；频率继续升高，寄生电感效应凸显，阻抗转而上升。 这意味着，在吉赫兹（GHz）级别的电路设计中，简单依赖电阻的标称值进行匹配计算将引入巨大误差，必须依据元件供应商提供的详细S参数或阻抗-频率曲线进行建模。

这一技术细节对当前依赖FPGA处理高速串行接口（如PCIe, SFP+）和射频功能的系统设计尤为重要。例如，在采用Altera UltraScale+等高端FPGA进行板级设计时，其收发器通道与外部存储器接口的匹配网络设计至关重要。行业工程师在选型高频电阻、电容及电感等无源器件时，必须严格考量其射频特性。此时，与具备技术支持和稳定供货能力的Altera代理商合作，不仅能确保核心FPGA的供应，也能在匹配元器件的选型上获得专业建议，从而有效管控信号完整性风险，加速产品上市。

总之，深入理解阻抗匹配的底层原理及高频元件的真实特性，是应对现代电子设备日益增长的速度与频率挑战的基础。这不仅是技术人员的必修课，也是供应链管理中选择合适技术合作伙伴的重要考量维度。
