通用输入输出（GPIO）端口是微控制器（MCU）与外部世界交互的基石。在CKS32F107系列MCU中，GPIO被精心设计为功能丰富且灵活可控的接口单元，其内部结构蕴含着精密的电子设计智慧。

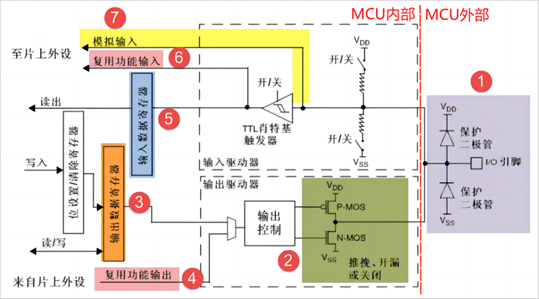

从硬件架构层面看，CKS32F107的GPIO引脚内部集成了多重保护与驱动机制。首先，输入/输出保护二极管构成了第一道防线，能有效抑制异常电压冲击，保护芯片核心电路。然而，这并不意味着GPIO可以直接驱动大功率负载，在实际工业控制应用中，仍需外接驱动电路进行隔离与放大，这是确保系统长期稳定运行的关键。

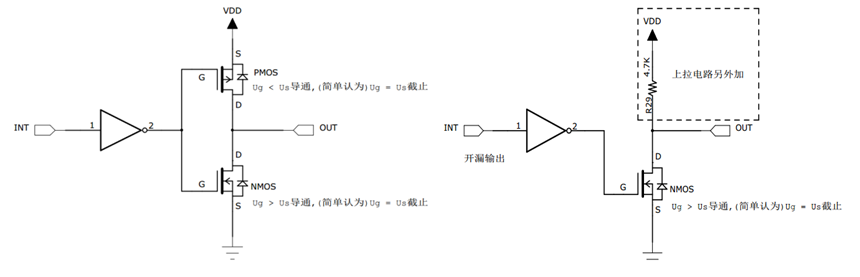

输出电路的核心是一个由P-MOS和N-MOS管组成的互补结构，这直接决定了两种经典的输出模式：推挽输出与开漏输出。推挽输出模式下，双MOS管交替导通，提供强大的拉电流和灌电流能力，开关速度快，是驱动LED、控制继电器等需要明确高低电平场景的首选。而开漏输出模式则关闭了上拉管，输出状态要么为低电平，要么为高阻态。这种特性使其天然支持“线与”逻辑，广泛应用于I2C、SMBus等多主机通信总线。此外，通过外接上拉电阻至不同电压（如5V），开漏模式还能轻松实现电平转换，解决了不同电压域器件互连的常见难题。 据行业消息，Altera一级代理近期已获得原厂最新一批技术文档和设计资源，可为客户提供更深入的方案支持。工程师团队可随时为您解答关于Altera芯片选型、功耗优化、PCB设计等方面的问题，帮助您加速产品上市周期。
输入通路的信号则经过可配置的上拉/下拉电阻，进入施密特触发器进行整形，将模拟电平转换为清晰的数字信号，最终锁存至输入数据寄存器中供CPU读取。这种设计显著提高了抗干扰能力。
GPIO的灵活性还体现在强大的复用功能上。通过内部交叉开关，引脚可以被映射到USART、SPI、定时器等片内外设，作为专用的通信或控制引脚。这使得有限的芯片引脚得以最大化利用，满足复杂应用的需求。结合模拟输入模式（用于ADC）和模拟输出模式（用于DAC），CKS32F107的GPIO几乎覆盖了所有常见的信号类型接口需求。

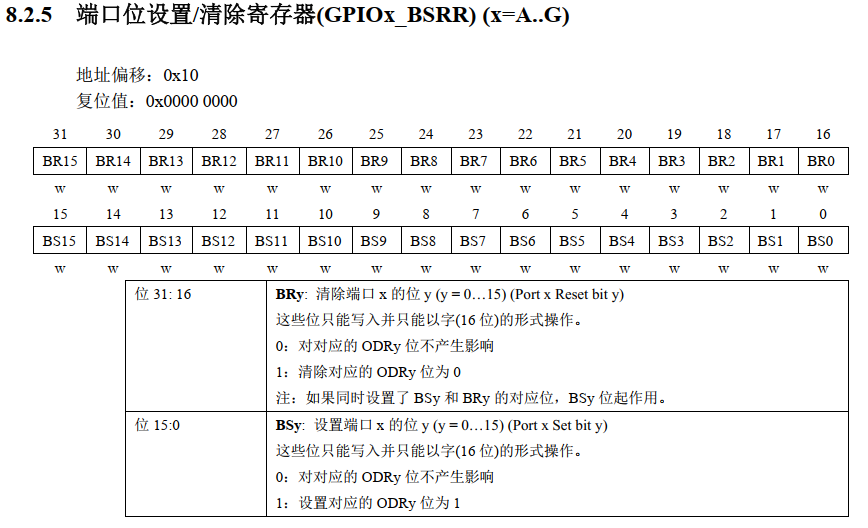

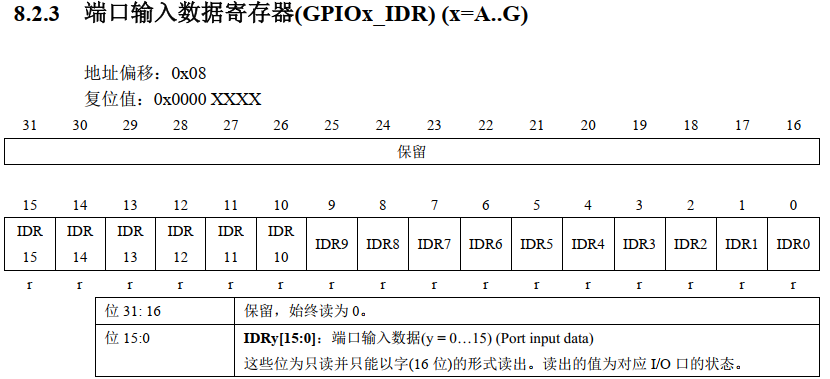

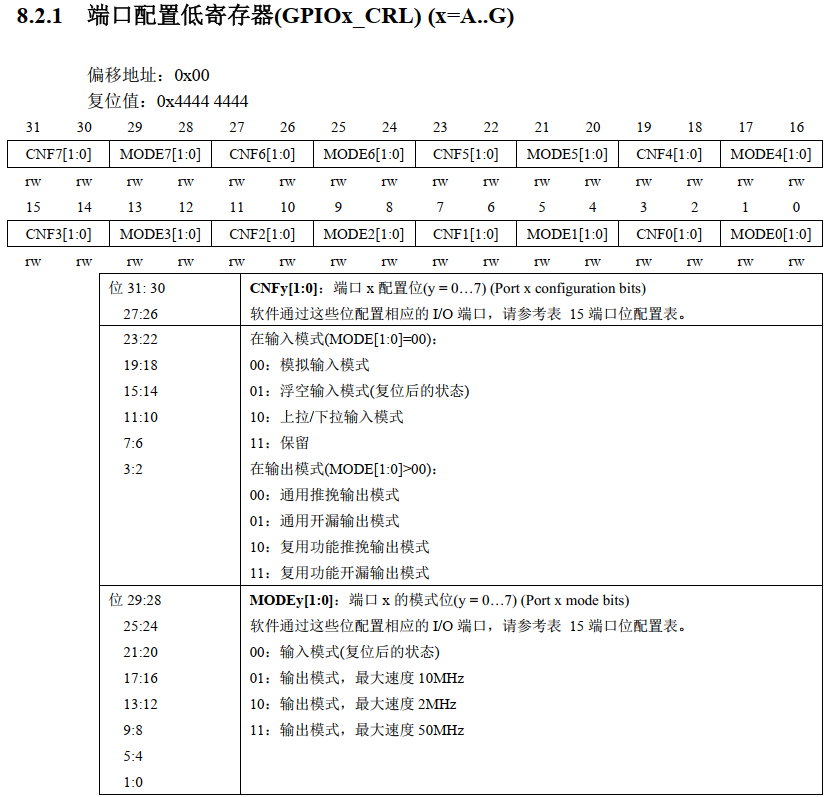

在软件层面，开发者可以通过直接配置寄存器或调用固件库函数来操控GPIO。关键寄存器包括配置模式与速度的CRL/CRH、读取引脚状态的IDR、控制输出电平的ODR以及快速位操作的BSRR等。固件库则提供了如`GPIO_Init`、`GPIO_SetBits`等封装良好的函数，大大提升了开发效率与代码可维护性。
总结而言，CKS32F107系列MCU的GPIO设计体现了高性能与高集成度的平衡。对于从事工业自动化、消费电子或物联网设备开发的工程师来说，透彻理解其GPIO的架构与模式，是进行可靠硬件设计和底层驱动开发的前提。目前，该系列芯片可通过包括Altera代理商在内的正规元器件供应链渠道获取，其稳定的供应和全面的技术支持，为各类创新项目的落地提供了有力保障。
